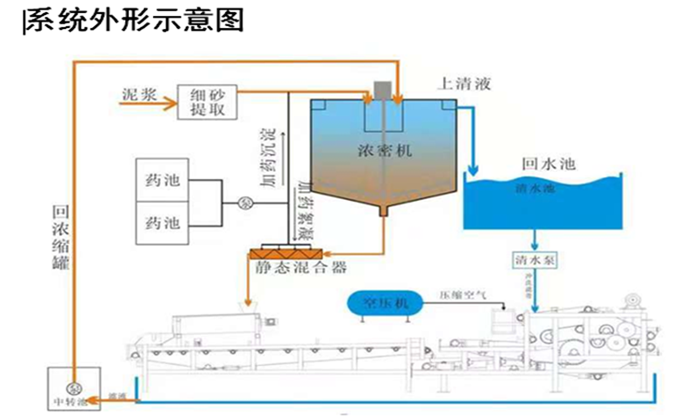

一、洗沙場污水處理原理圖

二、洗沙場污水處理工作原理：

  刮泥板上部和下部分別設有用以通入待濃縮的污泥的入泥口和用以排出濃縮后的污泥的出泥口，且豎直設置，特別是多個刮泥板、驅動機構及導流元件形成了便于污泥濃縮且防止濾水網孔堵塞的濃縮單元，該隔離筒自上而下劃分為相連通的透水區和擠壓區，該透水區設有一組濃縮單元;擠壓區至少設有兩組濃縮單元，每相鄰的兩組濃縮單元的多個刮泥板之間相向轉動形成擠壓力，并將擠壓后的污泥導向出泥口設置，污泥濃縮裝置工作時，隔離筒固定不動。

  刮泥板轉動將濾水網孔處的污泥刮除，污泥脫水裝置包括位于污泥濃縮裝置出泥口的下方且水平設置的擠壓滾筒、用于驅動擠壓滾筒繞水平軸心轉動的驅動機構，擠壓滾筒與出泥口之間形成具有污泥出口的擠壓區域，且在擠壓滾筒的筒壁上設有供水通過的濾水孔或濾水組件，當擠壓滾筒轉動時，位于擠壓區域內的污泥被擠壓，被擠壓的污泥在擠壓滾筒的轉動下導向污泥出口，被擠壓的水自擠壓區域外的擠壓滾筒筒壁上的濾水孔或濾水組件排出。

  污泥隨濾布移動進入加壓脫水區，壓力脫水后進入“S”形壓榨段，在“S”形壓榨段中，污泥被夾在六個呈垂直狀的滾輪間，依滾輪直徑由大而漸小，壓力則由小逐漸增大的配置，隨上下濾布在不同的滾輪之間因變換上下位置而對污泥產生，促使污泥餅再一次脫水，后通過刮刀將泥餅刮落，而上下網帶在運行過程中不斷的被自動清洗。

　第一階段：預處理階段。原始料漿的含固量一般很低，必須利用重力沉降或其他方式提高料漿濃度，以降低處理成本。常用的預處理方式是：將濃縮后的污泥與高分子絮凝劑混合，物料在絮凝劑作用下，微細顆粒凝聚團狀，并初步沉淀，這是污泥上機脫水的準備條件。
　　第二階段：重力脫水階段。將絮凝預處理后的污泥加到濾帶上，在重力的作用下，絮團之外的自由水便穿過濾帶濾出，降低了污　泥的含水量。
　　第三階段：楔形預壓脫水階段。污泥在重力脫水后開始進入楔形壓榨區段，濾帶間隙逐漸縮小，開始對污泥施加擠壓和剪切作用，使污泥再次脫水。經過此階段后污泥流動性幾乎完全喪失，從而了在正常情況下污泥在壓榨脫水段不會被擠出。
　　第四階段：壓榨脫水階段。污泥經過精心設計的壓榨輥系的反復擠壓與剪切作用，脫去大量毛細作用水，使污泥水分逐漸減少，形成污泥濾餅，在重選濾帶分開處，濾餅被卸料刮刀刮下。卸料后濾布經清洗進入下一下循環。

三、洗沙場污水處理設備特點：

1、主機采用國標方管整體焊接而成，表面高壓噴砂除銹、除氧化皮，噴涂四層氟碳漆，抗酸堿腐蝕作用達十年以上。

2、關鍵部分采用高性能不銹鋼制作，包括主脫水輥、擋泥板、接水槽、防水罩、噴嘴等。

3、軸承座采用高薪更鑄鐵件，全密封結構，軸承為優制雙排滾子軸承，保用三年。

4、擠壓輥、傳動輥、導輥為優質無縫鋼管外包耐磨橡膠，保用三年。

5、采用強度高、透水性好、不易堵塞、易清洗、易拆裝的優質濾網，根據污泥物理特性不同選用不同的濾網。

四、洗沙場污水處理設備優勢

1、洗沙場污水處理設備電耗低，處理能力大。

2、洗沙場污水處理設備脫水效率高，泥餅含固率高。

3、洗沙場污水處理設備操作管理簡便，易于維護。

4、洗沙場污水處理設備自動化程度高，連續生產。

5、洗沙場污水處理設備低噪音，使用壽命長。

6、洗沙場污水處理設備附屬設備少，經濟可靠，應用范圍廣。

洗沙場污水處理設備適用于城市污水處理廠、制藥、電鍍、造紙、皮革、印染、冶金、化工、屠宰、食品、釀酒及環保工程中廢水處理工序的污泥脫水，在工業生產中也可用于固液分離之場合，是環境治理和資源回收的理想設備。也可以應用于工業生產中的固液分離或液體浸出工序。在國內環保工程項目上得到廣泛使用。
