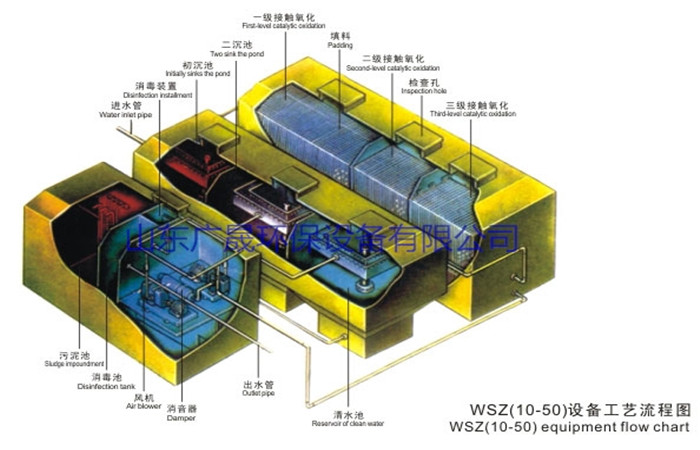

一、地埋一體化設備工藝圖：

二、地埋一體化設備工藝圖介紹：

 1、污水首先經粗細格柵自流入隔渣調節池，格柵的作用是阻擋污水來水中較大的漂浮物，防止堵塞后面的水泵。隔渣調節池主要起到沉淀截留污水中的固體懸浮物體，調節勻化水質的作用，保證后續處理的均勻性，穩定性，為污水進入后面的各處理單元減輕負荷。
  2、廢水經隔渣調節池自流進入兼氧池，兼氧池的主要處理目的是利用兼性菌打鏈能力強的優點，破壞難降解有機物的分子結構，將大分子物質變為小分子物質，難降解物質變為易降解物質，有利于后段好氧生物處理的進行。同時利用兼氧池的兼氧條件，進行反硝化，脫除廢水中的氮。
  3、廢水經兼氧池自流進入接觸氧化池，接觸氧化池內置好氧立體彈性填料，該工藝利用生物載體上生物膜內的微生物的新陳代謝作用，在有氧的情況下，將廢水中的有機物進行吸附并氧化分解，使得污水得到凈化，該工藝具有較強的抗負荷沖擊能力，污泥產率低，剩余污泥少，運行管理方便，出水水質好。接觸氧化池內設置水下曝氣器曝氣設備，對污水中有機物質進行好氧生物處理，使有機物質降解為二氧化碳和水而得以去除。
  4、活性污泥的回流，不僅加速對溶解性底物的去除，對降解有機物起到良好的水解作用，而且有利于改善污泥的沉降性能。
  5、污水流入二沉池進行固液分離，上清液經過沉淀排入市政排水總管網。剩余污泥在二沉池的污泥沉淀區進行厭氧消化，同時定期將污泥排放到隔渣池中，通過環衛部門的吸糞車抽吸外排。
  6、所有設備均置于地下構筑物內，并采用物理消聲處理，對周圍環境不產生任何影響。

三、地埋一體化設備工藝使用范圍：

■賓館、飯店、療養院、醫院、學校。

■住宅小E、村莊、集鎮。

■車站、飛機場、海港碼頭、船泊。

■工廠、礦山、旅游點、風景區。

■與生活污水類似的各種工業有機污水。
