一、洗砂生產線污水處理結構特點：

  洗砂生產線污水處理的構造緊湊、式樣新穎、操作管理方便，處理能力大、濾餅含水率低，效果好。它與同類型設備相比，具有以下特點：
1、重力脫水段為傾斜式，污泥液面距濾布高達300mm，使污泥在重力脫水段靜水頭h增加，提高了重力脫水能力。
2、重力脫水段長，一段與第二重力脫水段總長5m多，使污泥在壓榨前充分脫水失去流動性。同時，重力脫水段還設置反轉等特殊機構，經“楔”形、“S”形壓榨等作用使污泥濾餅獲得低含水量。
3、主脫水輥采用“T”型泄水槽，使壓榨后的大量水迅速排出，從而提高了脫水效果。
4、濾帶跑偏等設有自動控制裝置，濾帶張力和濾帶移動速度可自由調整，操作管理方便。
5、噪音低、無振動。
6、化學藥物用量少。

二、洗砂生產線污水處理工作原理：

  高效絮凝對污泥進行合理的調質處理，利用重力脫水，機械擠壓脫水原理脫除了污泥中的水分，使污泥以濾餅狀態排出，可將各種工業污泥經重力脫水后得到高質量的泥餅高品質的濾帶，在壓濾過程中可迅速脫水，后面漸小的壓輥排列以及濾帶接觸角度的改變，確保壓力和剪切的組合，從而大大提高泥餅含固率和脫水效率，獨特設計的電磁調偏和張緊系統解決了設備使用中的一切困難。

三、洗砂生產線污水處理結構說明：

洗砂生產線污水處理包括絮凝區，重力脫水區、楔形脫水區，加壓脫水區。（成套設備包括其所需之附屬設備。）

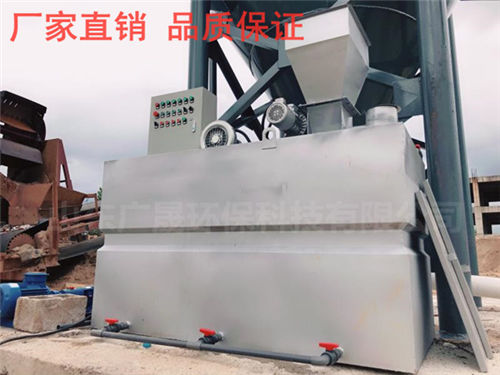

1、絮凝區：設備裝置有直立型凝集槽一座，并裝置攪拌機一組。

2、重力脫水區：一次重力濃縮區由濃縮濾布組成，其材質為PE材質。凝集后污泥導入濃縮濾布濃縮。

3、楔形脫水區：楔形脫水區由濃縮濾布組成，其材質為PE材質。一次重力脫水后導入楔形脫水區繼續濃縮脫水。

4、加壓脫水區：加壓脫水區由主滾輪.導引滾輪及壓擠滾輪等構成，主滾輪為特殊L形條塊，濃縮污泥介于兩條帶之間，藉由兩滾輪逐漸增加壓力剪切脫水，分離水則輕易地從溝槽派出，有效地壓出污泥中的水分，并排出泥餅。（為了使濾布正常運行，設有電磁調偏裝置）

5、濾布清洗裝置：濾布剝離泥餅后，經裝置于濾布兩面的清洗水噴頭加以清洗干凈。

6、電磁調偏裝置：氣動式。當濾布異常偏移時，藉著電磁調偏裝置感知，使脫水設備立即停止運作，保障機器安全。限位開關能測得濾帶的極限偏移，當濾帶發生極限偏移時脫水機立即自動感應停止運轉。
