污泥脫水壓濾機的刮泥板上部和下部，分別設有通入待濃縮污泥的入泥口和用以排出濃縮后的污泥的出泥口，且豎直設置，特別是多個刮泥板、驅動機構及導流元件形成了便于污泥濃縮且防止濾水網孔堵塞的濃縮單元，該隔離筒自上而下劃分為相連通的透水區和擠壓區，該透水區設有一組濃縮單元;擠壓區至少設有兩組濃縮單元，每相鄰的兩組濃縮單元的多個刮泥板之間相向轉動形成擠壓力，并將擠壓后的污泥導向出泥口設置，污泥濃縮裝置工作時，隔離筒固定不動。

       刮泥板轉動將濾水網孔處的污泥刮除，污泥脫水裝置包括位于污泥濃縮裝置出泥口的下方且水平設置的擠壓滾筒、用于驅動擠壓滾筒繞水平軸心轉動的驅動機構，擠壓滾筒與出泥口之間形成具有污泥出口的擠壓區域，且在擠壓滾筒的筒壁上設有供水通過的濾水孔或濾水組件，當擠壓滾筒轉動時，位于擠壓區域內的污泥被擠壓，被擠壓的污泥在擠壓滾筒的轉動下導向污泥出口，被擠壓的水自擠壓區域外的擠壓滾筒筒壁上的濾水孔或濾水組件排出。

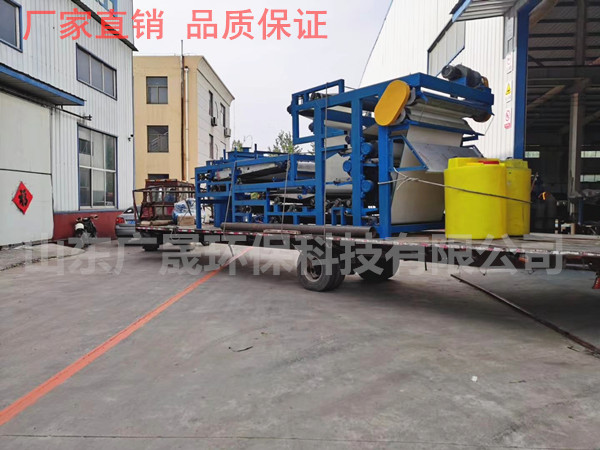

污泥脫水壓濾機主要設計特點：

1、 合理的機構設計：框架結構緊湊，占地面積大大減小，結實堅固，維修方便。導錕高低錯落有致，經常操作部分位置低，整體結構美觀大方。

2、 漂亮、實用的外觀：整機設計完善，外有不銹鋼外罩，徹底避免了傳統帶機體積龐大，易跑泥、跑水等工作環境差等缺點。

污泥脫水壓濾機特殊設計：??

1、 本機在過渡脫水區采用特別設計的特大直徑圓弧脫水技術，可以使濾帶壓力漸漸增大，有效地防止跑泥現象發生，因此，可以大大的提高污泥的處理量。

2、 機架緊湊型設計，導輥采用S型安裝，使整機體積減小，脫水效果更好。

3、 濃縮機結構簡單，故障率低，運行平穩，特殊的濾網選擇，預脫水效果明顯。

4、 增加了?“虛輥”裝置，預壓脫水更平穩，有效防止跑泥現象。
